О том, как выгнать воздушную пробку из системы охлаждения двигателя Калины
написано очень много статей на просторах интернета. Проверенное мной лично и заслуживающая внимания - это статья , взятая с Калиновского форума lkforum.ru
" .Заправка системы охлаждения охлаждающей жидкостью
Заправка производится при смене охлаждающей жидкости или после ремонта двигателя. Операции по заправке выполняйте в следующем порядке:
• снимите пробку с расширительного бачка;
• отсоедините шланг ДУ;
• залейте охлаждающую жидкость через горловину расширительного бачка до появления течи из шланга и штуцера ДУ;
• соедините ДУ со штуцером и закройте расширительный бачок пробкой;
• для удаления воздушных пробок запустите двигатель и дайте ему поработать на холостом ходу, потом приступайте к действиям
1. Снимаем пластиковый экран двигателя. Он снимается просто сдергиванием его вверх со шпилек на которые он одет резиновыми уплотнениями.
2. Отпускаем хомут и снимаем трубку с подогрева дроссельного узла,там их две, снимаем любую.
3.Отворачиваем крышку расширительного бачка и накрыв горловину бачка чистой тряпкой, дуем в расширительный бачок, пока из снятой трубки не пойдет тосол. Если вы сняли ближайшую к себе трубку, то тосол пойдет из нее, если сняли дальнюю трубку, то тосол пойдет из штуцера подогрева дроссельного узла.
5.Быстро одеваем трубку на штуцер и затягиваем хомут.
6.Ставим пластиковый экран на место.
Все пробка удалена, т.к. дроссельный узел это самая высокая точка в системе охлаждения.
Для тех кто по какой то причине не желает дуть в расширительный бачок. Вместо дутья можно просто немного прогреть двигатель, для подъема давления в системе охлаждения, выключить двигатель, и не отворачивая пробки расширительного снять трубку с подогрева дроссельного узла. Под давлением из трубки пойдет тосол, одеть трубку на штуцер...все остальное также. Но быть осторожным, тосол может быть очень горячим.
Рисунок ДУ и трубок.
Пробка в системе.
Причины появления пробки:
1.Образовалась при замене ( добавлении) ОЖ.
2. Имеет место подсос ( соединение патрубков, слабое обжатие пластиковых штуцеров которые на морозе сжимаются и открывают дорогу воздуху, протечки в радиаторах - охлаждения и отопления,нарушена герметичность помпы, неисправный атмосферный клапан крышки расширительного бачка).
3. Пробой прокладки ГБЦ ( течь из под ГБЦ, бурление в РБ, тосол в масляном картере-образование эмульсии, обильный белый пар в выхлопе).
Низкая эффективность работы СОД проявляющаяся в перегреве, бурлении и слабом обогреве салона может быть следствием не только пробки, а и снижением производительности помпы ( поломка, деформация, прокручивание крыльчатки на валу), перегибы и загрязнения СОД. Не правильная работа термостата ( не полное открытие) может привести еще и к сложностям при удалении пробки.
Только после тщательной проверки СОД на отсутствие этих поломок стоит начать говорить о воздушной пробке и способах ее удаления. Пробка может образовываться в малом или большом круге. Удаление пробки происходит через самую высокую точку системы. Ранее в машинах без расширительного бачка его функции выполнял радиатор. Потому был способ, поднять перед машины, чтобы верх радиатора стал самой высокой точкой и дать поработать двигателю. В нашем случае это мало эффективно, т.к. в замкнутой системе пробка выйти может только в расширительный бачок. Других мест нет, но их можно создать разъединив систему.
Обратите внимание, что расширительный бачок в Калине включен в большой круг, и без открытия термостата пробку из малого круга ни как не выгнать в РБ. ОЖ туда просто не потечет. И теперь понятно, почему в именно в морозы повально возникают проблемы. Просто в морозы термостат практически не открывается но полную, и следовательно выход пробки в бачок весьма проблематично. Теперь становится понятным почему газование помогает.Оно просто приводит к более быстрому прогреву и открытию большого круга, что обеспечивает выход пробки,т.к. бачок установлен в большом круге. Но машину надо греть до срабатывания вентилятора т.е. до 101-105 гр, именно только при этой температуре произойдет полное открытие термостата.Т.е. условием выхода пробки через РБ является ПОЛНОЕ открытие термостата, а зимой, да еще в движении это достичь сложно. Потому она там и сидит намертво.
Для того чтобы выгнать пробку мы должны полностью открыть термостат для чего надо прогреть машину до срабатывания вентилятора. Для верности можно еще пожмыхать подводящими и отводящими трубами радиатора. Нужно ли задирать морду, ответ нет, скорее надо поднять левый бок, где находится РБ. Нужно ли газовать, скорее да, но не со всей дури, просто на ХХ в мороз прогреть машину до срабатывания вентилятора не реально. Т.е. тот же эффект можно получить на ровно стояшей машине со средними оборотами. Но учтите, этот способ может помочь только при условии исправного термостата, полностью ( не менее 8 мм. открытия) открывающегося, иначе при неполном открытии если пробка в малом круге и нарушено циркуляция ОЖ, сильно газуя вы можете перегреть двигатель, со всеми вытекающими последствиями. Учтите , что фанатизм в ремонте СОД может плохо кончится. К сожалению проверить как открывается термостат можно только сняв его и сварив в кастрюле с водой.Хотелось бы отметить, что при заливки ОЖ трубку с ДУ лучше всегда скидывать, т.к. СОД Калины устроен так, что заполнение системы идет снизу вверх. Так вы гарантированно не получите пробку, но и тут следует прогревать двигатель со срабатывания вентилятора, следя за уровнем ОЖ в РБ и при необходимости доливая.
Печка. Печка расположена относительно низко и там может образовываться пробка, которая при условии небольшой разницы давления нв входе и выходе печки, выгоняется плохо. Тут лучше не поленится и при наличии проблемы отстыковать один шланг идущий к печке, прокачав через нее ОЖ. Это точно устранит воздух попавший туда. Не жалейте пролитый тосол, устраняя пробки в СОД, это гораздо меньшая потеря, чем та которую можно получить.
Как оказалось, снятая крышка с термоэлементом пропускает даже в полностью закрытом состоянии, на 75 с*открывает полностью большой круг.
После замены Т* стабильно на 88 градусах, печка жарит огого! Поставлена "крышка термостата в сборе с термолементом "Прамо", куплена в ближайшем магазине за 305р. На все-про все ушло менее 2 часов
Низкая эффективность работы СОД проявляющаяся в перегреве, бурлении и слабом обогреве салона может быть следствием не только пробки, а и снижением производительности помпы ( поломка, деформация, прокручивание крыльчатки на валу), перегибы и загрязнения СОД. Не правильная работа термостата ( не полное открытие) может привести еще и к сложностям при удалении пробки.
Только после тщательной проверки СОД на отсутствие этих поломок стоит начать говорить о воздушной пробке и способах ее удаления. Пробка может образовываться в малом или большом круге. Удаление пробки происходит через самую высокую точку системы. Ранее в машинах без расширительного бачка его функции выполнял радиатор. Потому был способ, поднять перед машины, чтобы верх радиатора стал самой высокой точкой и дать поработать двигателю. В нашем случае это мало эффективно, т.к. в замкнутой системе пробка выйти может только в расширительный бачок. Других мест нет, но их можно создать разъединив систему.
Обратите внимание, что расширительный бачок в Калине включен в большой круг, и без открытия термостата пробку из малого круга ни как не выгнать в РБ. ОЖ туда просто не потечет. И теперь понятно, почему в именно в морозы повально возникают проблемы. Просто в морозы термостат практически не открывается но полную, и следовательно выход пробки в бачок весьма проблематично. Теперь становится понятным почему газование помогает.Оно просто приводит к более быстрому прогреву и открытию большого круга, что обеспечивает выход пробки,т.к. бачок установлен в большом круге. Но машину надо греть до срабатывания вентилятора т.е. до 101-105 гр, именно только при этой температуре произойдет полное открытие термостата.Т.е. условием выхода пробки через РБ является ПОЛНОЕ открытие термостата, а зимой, да еще в движении это достичь сложно. Потому она там и сидит намертво.
Для того чтобы выгнать пробку мы должны полностью открыть термостат для чего надо прогреть машину до срабатывания вентилятора. Для верности можно еще пожмыхать подводящими и отводящими трубами радиатора. Нужно ли задирать морду, ответ нет, скорее надо поднять левый бок, где находится РБ. Нужно ли газовать, скорее да, но не со всей дури, просто на ХХ в мороз прогреть машину до срабатывания вентилятора не реально. Т.е. тот же эффект можно получить на ровно стояшей машине со средними оборотами. Но учтите, этот способ может помочь только при условии исправного термостата, полностью ( не менее 8 мм. открытия) открывающегося, иначе при неполном открытии если пробка в малом круге и нарушено циркуляция ОЖ, сильно газуя вы можете перегреть двигатель, со всеми вытекающими последствиями. Учтите , что фанатизм в ремонте СОД может плохо кончится. К сожалению проверить как открывается термостат можно только сняв его и сварив в кастрюле с водой.Хотелось бы отметить, что при заливки ОЖ трубку с ДУ лучше всегда скидывать, т.к. СОД Калины устроен так, что заполнение системы идет снизу вверх. Так вы гарантированно не получите пробку, но и тут следует прогревать двигатель со срабатывания вентилятора, следя за уровнем ОЖ в РБ и при необходимости доливая.
Печка. Печка расположена относительно низко и там может образовываться пробка, которая при условии небольшой разницы давления нв входе и выходе печки, выгоняется плохо. Тут лучше не поленится и при наличии проблемы отстыковать один шланг идущий к печке, прокачав через нее ОЖ. Это точно устранит воздух попавший туда. Не жалейте пролитый тосол, устраняя пробки в СОД, это гораздо меньшая потеря, чем та которую можно получить.
И еще раз...залог работы СОД это исправность систем и механизмов, герметичность. Без этих условий можно "убиться" выгоняя пробку http://www.lkforum.ru/showthread.php?t=29506
Меняешь тосол - дунь в шланг печки!
Менял охлаждающую жидкость и обнаружил, что сливается около 5 литров. Значит, более двух литров остается в системе.

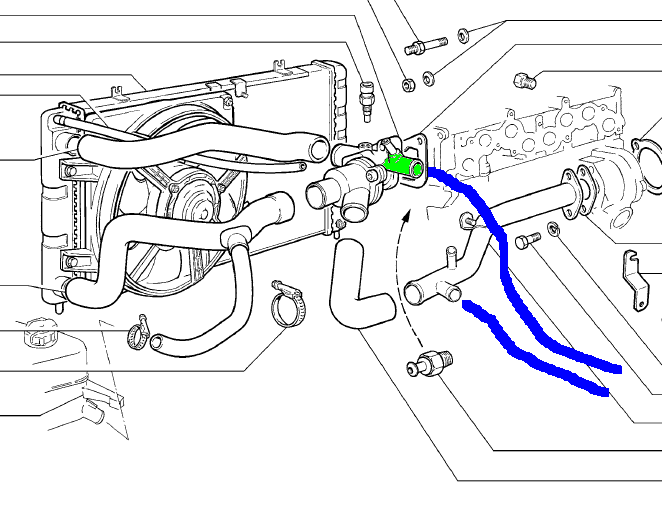

На картинке приведена система охлаждения, синим подрисованы шланги печки. Видно (а на машине видно еще лучше), что радиатор печки в принципе не может быть слит через отверстия отверстия в блоке цилиндров и в радиаторе, так как находится ниже мест соединения шлангов с остальной системой охлаждения.
Снял верхний шланг с патрубка, обозначенного зеленым цветом, я ДУНУЛ в него! Раздалось бульканье, и из отверстия в блоке вылилось много охлаждающей жидкости.
Вывод: при полной смене ОЖ нужно снимать верхний шланг печки с патрубка термостата и дуть в этот шланг, тогда из печки ОЖ сливается тоже.
Два мелких попутных вывода:
1. Полезно так же дунуть в расширительный бачок (сольется еще немного жидкости).
2. Снимать нижний шланг не имеет смысла - подлезать неудобно, а после дутья в верхний из него уже ничего не льется.

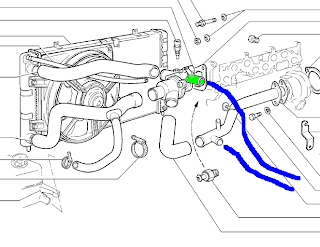

На картинке приведена система охлаждения, синим подрисованы шланги печки. Видно (а на машине видно еще лучше), что радиатор печки в принципе не может быть слит через отверстия отверстия в блоке цилиндров и в радиаторе, так как находится ниже мест соединения шлангов с остальной системой охлаждения.
Снял верхний шланг с патрубка, обозначенного зеленым цветом, я ДУНУЛ в него! Раздалось бульканье, и из отверстия в блоке вылилось много охлаждающей жидкости.
Вывод: при полной смене ОЖ нужно снимать верхний шланг печки с патрубка термостата и дуть в этот шланг, тогда из печки ОЖ сливается тоже.
Два мелких попутных вывода:
1. Полезно так же дунуть в расширительный бачок (сольется еще немного жидкости).
2. Снимать нижний шланг не имеет смысла - подлезать неудобно, а после дутья в верхний из него уже ничего не льется.
Замена расширительного бачка. Пособие.
Чтобы поменять расширительный бачок, не сливая охлаждающую жидкость из системы, понадобится пластиковая бутылка-полторашка и небольшой отрезок шланга.
Снимаем с бачка тонкий шланг, опускаем его в бутылку. Надеваем на бачок отрезок чистого шланга, и начинаем туда дуть. Сильно дуть смысла нет, жидкость быстрее не польется :-)
Когда вся жидкость из бачка окажется в бутылке, меняем бачок согласно книжке по ремонту и эксплуатации (т.е отвинчиваем 2 гайки и болт, снимаем нижний шланг, вынимаем бачок, ставим новый в обратном порядке). Мне пришлось еще снять левую "палку" крепления аккумулятора, она мешала вынуть бачок.
Снимаем с бачка тонкий шланг, опускаем его в бутылку. Надеваем на бачок отрезок чистого шланга, и начинаем туда дуть. Сильно дуть смысла нет, жидкость быстрее не польется :-)
Когда вся жидкость из бачка окажется в бутылке, меняем бачок согласно книжке по ремонту и эксплуатации (т.е отвинчиваем 2 гайки и болт, снимаем нижний шланг, вынимаем бачок, ставим новый в обратном порядке). Мне пришлось еще снять левую "палку" крепления аккумулятора, она мешала вынуть бачок.
Замена термовставки на 1.6 8 клопов:
(альтернативная версия для походных условий)
Итак:(альтернативная версия для походных условий)
- Отсоединяем все от воздухана, откручиваем 2 болта крепления и гайку крепления входяшего патрубка на радиаторе, отводим воздухан немножко влево и тянем за заднюю часть себя, осторожно, ничего не разломав вытасикваем его.
- Так как ни ямы, ни шланга для слива тосола не было, решили сделать немного по другому. Отсоединяем пароотводную трубку от бачка РБ и снимаем один из шлангов на дросселе. Дальнейшею операцию рекомендую проводить вдвоем. Затыкаем пальцами штекер на дросселе, и пароотводную трубку, шланг с дросселя опуускаем в бутылку 2 л (от колы например) и дуем в шткекер пароотводящей трубки в РБ, я это делал компрессором для накачки шин, неплохо иметь в запасе кусочек рез.шланга, чтоб соединить, но у меня вышло и без него. Затем точно такую же операцию проводим с другим шлангом на дросселе.
Итого, НИ КАПЛИ ПРОЛИТОГО ТОСОЛА. Слил около 4 литров. - Отворачиваем хомуты и снимаем патрубки
- Откручиваем 6-гранником крышку и, заменив резиновое уплотнительное кольцо, меняем на новую, которую предварительно купили и проверили в кипятке.
- Крепим все обратно, собираем воздухан и заливаем ОЖ. Даем поработать на холостых и вперед на испытания.
Как оказалось, снятая крышка с термоэлементом пропускает даже в полностью закрытом состоянии, на 75 с*открывает полностью большой круг.
После замены Т* стабильно на 88 градусах, печка жарит огого! Поставлена "крышка термостата в сборе с термолементом "Прамо", куплена в ближайшем магазине за 305р. На все-про все ушло менее 2 часов
